Stacking, 3D-Darstellung und mehr mit PICOLAY
Stacken erscheint dem Anfänger als schwierige Prozedur. Ist es aber nicht! Beim Tübinger Mikroskopischen Stammtisch geht es u. a. um dieses Verfahren – insbesondere mit der kostenlosen Software PICOLAY. Tipps und Tricks werden hier gesammelt …
Inhalt:
→ Stacking für Anfänger vom Anfänger (7. März 2021)
→ Eine Einführung in PICOLAY vom Autor der Software (21. März 2021)
→ 3D-Darstellungen mit PICOLAY, Bilder von E. Raap und Demos von H. Cypionka (28. März 2021)
→ Aus einem Einzelbild eine 3D-Darstellung erzeugen mittels Tiefenkarte (4. April 2021)
→ Darstellung von 3D-Bildern mit dem „Rorschach-Verfahren“ mit Einfachspiegel (11. April 2021)
→ (Pseudo-) 3D-Darstellung aus einem Einzelbild – Verfahren, Erfahrungen, Grenzen, Beispiele (18. April 2021)
→ 3D-Darstellung mit der (kostenlosen) Software ‚StereoPhoto Maker Pro‚ (25. April 2021)
→ Tricks beim Erlernen des Kreuzblicks zum stereoskopischen Sehen (Heribert Cypionka) (2. Mai 2021)
→ Stacking per Video – einfach, schnell und mit neuen Möglichkeiten (30. Mai 2021)
Eine Übersicht über 3D-Verfahren:
→ https://www.stereoskopie.org/de/stereoskopie/technik/wiedergabe.html#KMQ
7. März 2021 – Stacking für Anfänger vom Anfänger
Stacking und und das Erstellen von 3D-Bildern gehen einfacher, als man glaubt. Horst als blutiger Anfänger auf diesem Gebiet hat live gezeigt, wie man mit der kostenlosen Software PICOLAY ein gestacktes Bild erhält – von der Installation der Software bis zum fertigen Bild in weniger als 10 Minuten:
… Vom Herunterladen und Installieren der Software → picolay.de
… über das Fotografieren von Einzelbilden am Mikroskop
… dann Stacken mittels Picolay
… mit noch ’ner kleinen Bildnachbearbeitung mit den Irfanview
… haben wir das fertigen Bild einer Radiolarie
… in nicht einmal 10 Minuten!
Das Ergebnis – ganz auf die Schnelle ausprobiert – überzeugt. Und mit drei Klicks mehr hat man auch noch eine 3D-Darstellung gemacht.
Jetzt sind die erfahrenen Mikroskopiker gefragt, die bestimmt viele Tipps und Tricks dazu geben können
21. März 2021 – Eine Einführung in PICOLAY vom Autor der Software
Heribert Cypionka stellte uns beim Tübinger Mikroskopischen Stammtisch seine selbst entwickelte Stacking-Software PICOLAY vor. Wir erfahren, wie das Programm entstanden ist und welche Möglichkeiten es inzwischen durch seine zahlreichen Parameter-Einstellungen bietet. 3D-Bilder zu erstellen ist fast ein Kinderspiel, Bildbearbeitung aller Art ist selbstverständlich.

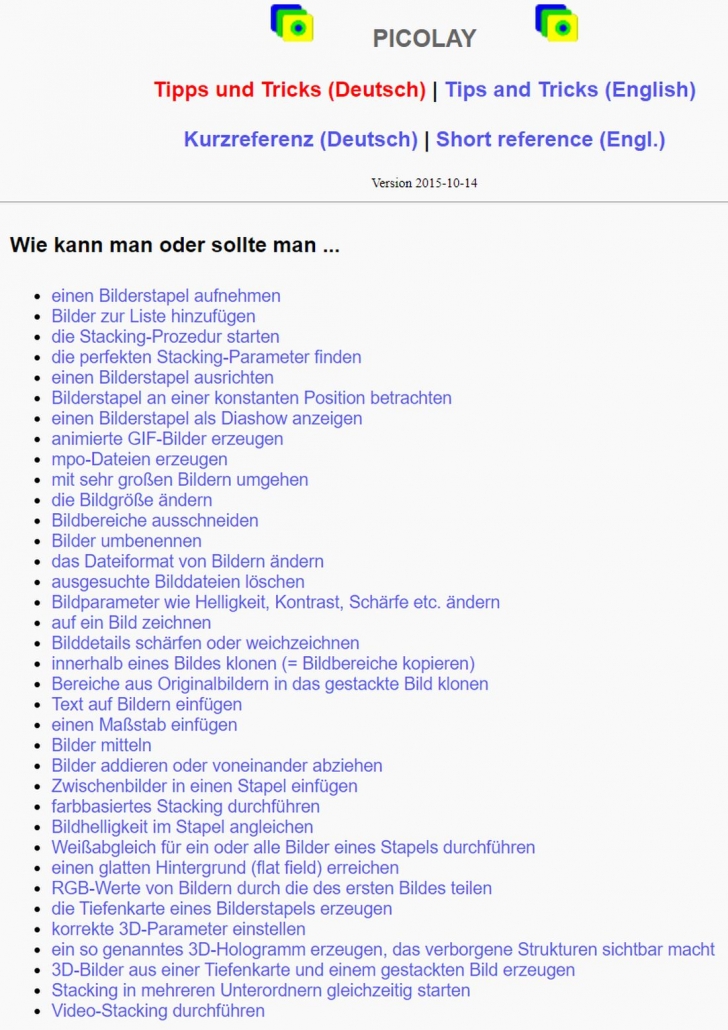

Die PICOLAY-Homepage www.picolay.de ist ein Muss: Downloads von Programm und Dokumentationen, Hilfestellungen zum Programm, Workshops, FAQs, Gallerien und interessante Links lassen einen nicht im Regen stehen. Das Stöbern auf der Homepage ist schon ein Erlebnis! Einige Auszüge aus der Homepage in der nachfolgenden Bildergallerie.
Wir danken Heribert Cypionka für den Vortrag und bekommen bestimmt noch in weiteren Stammtischen so manche Tipps zum Programm.
28. März 2021 – 3D-Darstellungen mit PICOLAY, Bilder von Eberhard Raap und Demos von Heribert Cypionka

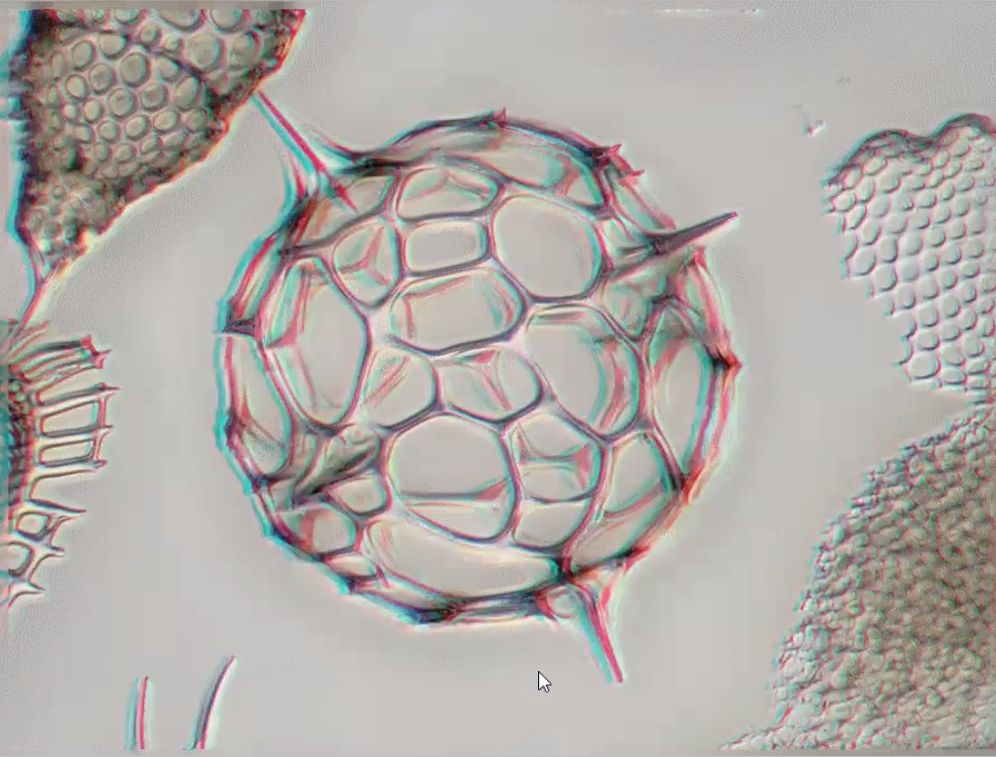

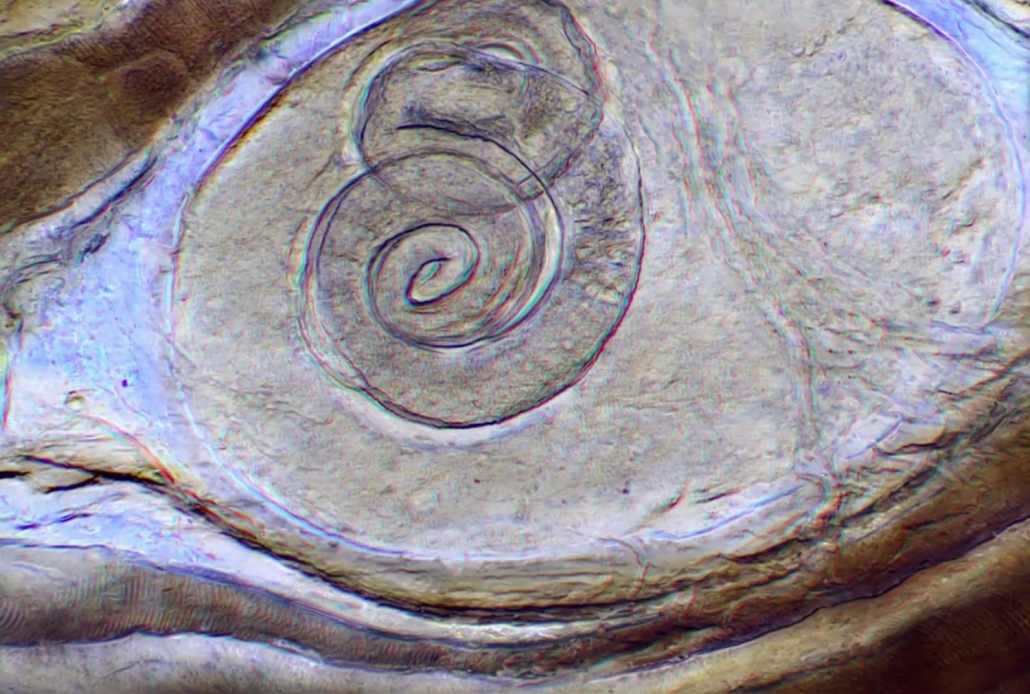

Eberhard Raap zeigte eindrucksvolle 3D-Bilder in der Rot-Cyan-Darstellung, für die eine entsprechende Brille zur Betrachtung erforderlich ist.
Heribert Cypionka gab Tipps, wie man bei durchsichtigen und halbdurchsichtigen Objekten das Ergebnis verbessern kann:
Insbesondere bei halbdurchsichtigen Objekten gibt es Strukturen in tieferen Ebenen, die im Kontrast bzw. in der Schärfe schwach sind, da sie durch davorliegende Ebenen etwas abgedeckt sind. Mit der Einstellung „Hologramm stacking“ und dessen Parametern „Filter radius“ und „Minimum contrast“ kann man bestimmen, wie solche Strukturen hervorgehoben werden können. Sonst würden diese beim Stacken, das ja normalerweise die schärfsten Konturen beibehält, unter den Tisch fallen. Siehe Beispiel Diatomee.
Bei durchsichtigen Objekten will man dagegen oftmals dahinterliegende sichtbaren Kanten ausblenden bzw. abschwächen können. Solche Kanten stören oftmals den dreidimensionalen Eindruck, da sie sich visuell in den Vordergrund „mogeln“. Eine Gewichtung von Vorder- und Hintergrund kann mit der Einstellung „Prefer high / low frames“ erzielt werden. Siehe die Beispiele mit der Diatommee und den Pilzsporen.
Mit der Einstellung „3D rotation parameters“ kann z. B. eine Ansicht der Objekt-Unterseite erzielt werden, wenn man z. B. eine Drehung von 180° um die Y-Achse angibt. Dabei ist es wichtig, mit den oben angegebenen Einstellungen „zu spielen“, da gerade sie die Hervorhebung der Unterseite beeinflussen.
Rudolf Lukes zeigt ein schönes Beispiel einer Pflanzensprosse ohne und mit Rot-Cyan-3D-Effekt. Der visuelle Unterschied ist frappierend.
Übung macht auch hier den Meister, denn die optimalen Einstellungen hängen vom aufgenommenen Objekt ab.
Manche Mikroskop-Kameras liefern Stacking- und Stiching-Software mit. Damit kann direkt das Stacking bzw. Sitching in Real-time durchgeführt werden. Z. B. die Taxon-Kamera mit ihrer Software, die Alfons Renz gleich live vorführen konnte (letztes Bild). Das kostet halt!
4. April 2021 – Aus einem Einzelbild eine 3D-Darstellung erzeugen mittels Tiefenkarte
Aus der Trickkiste von Heribert Cypionka: Eigentlich unmöglich, aus einem Einzelbild eine 3D-Darstellung zu generieren. Aber selbst das kann man mit PICOLAY hervorzaubern. Und zwar dann, wenn die Helligkeitsabstufungen eines Bildes mit den jeweiligen Bildtiefen ungefähr übereinstimmen. Also üblicherweise wenn die oben liegende Ebenen hell, die tieferen Ebenen zunehmend dunkler sind. Ist dies nicht der Fall, kann das Verfahren natürlich nicht erfolgreich sein (es sei denn, die Bildfarben stehen in Zusammenhang mit den Bildtiefen, dann wäre das wiederum möglich). Man übernimmt also das Einzelbild als Tiefenkarte in PICOLAY und kann damit alle möglichen 3D-Darstellungen erzeugen. Gleich mal ausprobieren! Erfahrungen bitte bei den nächsten Stammtischen vorführen!
Das Verfahren wird auf der PICOLAY-Homepage näher beschrieben → SEM3D-tutorial.pdf (Abschnitt B).
Als Dreingabe noch ein 3D-Bild von Steptokokken und ein gestacktes Bild eines Coronavirus – oder ist es doch das Klettenlabkraut?
11. April 2021 – Darstellung von 3D-Bildern mit dem „Rorschach-Verfahren“ mit Einfachspiegel
3D-Darstellungen kommen schnell mal an ihre Grenzen: Die Anaglyphenbrille kann 3D-Farbbilder zwar bequem im 3D-Effekt, nicht aber farblich schön erscheinen lassen. Doppelbilder für den Kreuzblick sind billiant, aber anstrengend für die Augen. Bilder für den Parallelblick sind in der Größe beschränkt.
Rudolf Lukes bringt das Verfahren nach Rorschach mit einem Spiegel ins Spiel. Bequem für die Augen, farbgetreu. Interessant für Vorführungen (Vereine), da die Installation leicht aufzubauen ist und „im Vorbeigehen“ betrachtet werden kann. Na ja, ein bisschen muss man schon probieren, bis man den Blick drauf hat.
Danke an Rudolf Lukes für den Beitrag, der in ausführlicher Form hier heruntergeladen werden kann:

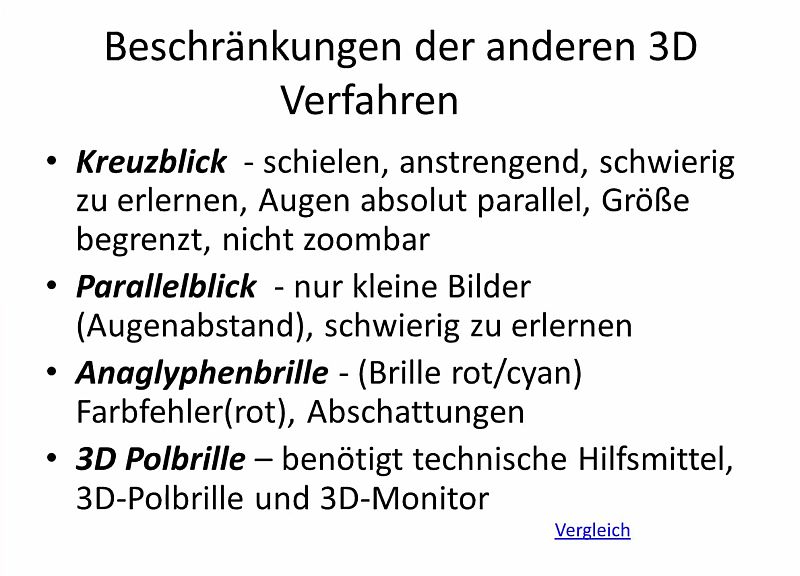

Weitere Tipps von Rudolf Lukes für diejenigen, die mit der 3D-Spiegelmethode nicht richtig zurechtkommen (letzte drei Bilder).
Heribert Cypionka gibt Tipps zu neuen Einstellungsmöglichkeiten in PICOLAY.
Außerdem wie man 3D-Bilder für die Spiegelmethode mit PICOLAY auf einfache Weise erzeugen kann, und zwar so:
(1) Gestacktes Bild erzeugen.
(2) Im Fenster „Depth map“ -> „3D view“ anklicken.
(3) In den 3D display-Einstellungen die 3D-Methode „[R]+[L]“ auswählen und Go.
(4) Oben links die Bilddatei mit positiven y-Wert anklicken (z. B. py_…_y1.5_z0 …), dann im Fenster links unten Enhance wählen, um das Bild horizontal zu spiegeln.
(5) Im Einstellungsfenster Image enhancement die Checkbox Flip anhaken und horizontal wählen. Zuerst Test drücken, falls das Bild noch nicht gespiegelt angezeigt wird, dann Apply.
(6) Um beide Bilder zu einem aneinanderzusetzen, zuerst die beiden betreffenden Bilddateien (z. B. …y1.5… und …y-1.5…) durch Doppelklick ankreuzen und von allen übrigen Bilddateien die Ankreuzung wegnehmen (Doppelklick). Dann unter Stack operations -> Mount 2 images side by side auswählen. Fertig.
18. April 2021 – (Pseudo-) 3D-Darstellung aus einem Einzelbild (ohne Bildstapel) – Verfahren, Erfahrungen, Grenzen, Beispiele
Eigentlich ist es unmöglich, aus einem normalen Einzelbild eine 3D-Darstellung zu erzeugen. Denn ein Bild beinhaltet ja keinerlei Informationen über die Tiefe der Bildanteile, sondern ist lediglich eine „flache“ Anordnung von Farbpixeln.
Bei einem gestackten Bild kann man aus dem Bildstapel zusätzlich eine Tiefenkarte erzeugen, aus der hervorgeht, aus welcher Ebene jedes Bildpixel stammt. Daraus kann dann die 3D-Darstellung erzeugt werden.
PICOLAY kann aber aus einem (ungestackten) Bild anhand der Helligkeiten eine Tiefenkarte generieren. Damit ist es wiederum möglich, eine 3D-Darstellung zu erzeugen. Das gibt aber nur ein zufriedenstellendes Resultat, wenn die Helligkeiten im Bild ungefähr mit den Motivtiefen übereinstimmen.
In der Präsentation (pdf) ist die Vorgehensweise mit PICOLAY erklärt mit Beispielen in Red-Cyan-Darstellung, Kreuzblick-Darstellung und Darstellung für die Spiegeltechnik.
Horst Fries, Vortrag beim Tübinger Mikroskopischen Stammtisch am 18. April 2021
25. April 2021 – 3D-Darstellung mit der (kostenlosen) Software ‚StereoPhoto Maker Pro‘

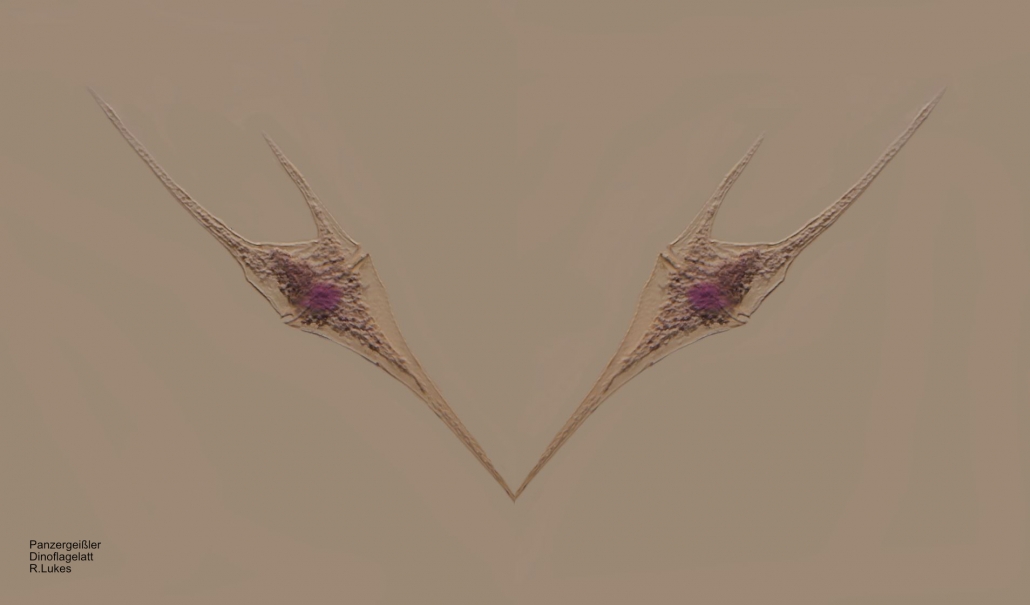

Wenn’s einen gepackt hat, lassen ihn die Möglichkeiten der 3D-Darstellung nicht mehr los! Rudolf Lukes geht es wohl auch so. Er gibt uns beim Tübinger Stammtisch am 25.04.2021 den Tipp, dass es mit dem „StereoPhoto Maker“ interessante Anwendungen für die 3D-Darstellung von Bildern gibt. Um nur eine zu nennen: Das Herein- und Heraus-Zoomen im 3D-Bild, insbesondere vorteilhaft bei Doppelbildern, z. B. für den Kreuzblick oder bei Verwendung von einem Spiegel (‚Rorschach-Verfahren‘). Für Letzteres gibt es einige 3D-Bilder von Rudolf in der Bildergalerie (Putzbein einer Biene, Panzergeißler, Hakenwurm).
Interessant der Hinweis von Alfons Renz, dass es sich bei den Klauen des Hakenwurms nicht um die Haltewerkzeuge handelt, mit der sich der Wurm am Darm festhält, sondern damit fixiert das Männchen das Weibchen für die Fortpflanzung. Folglich gibt es für diese Stadium zwei unterschiedliche Formen für das Weibchen und das Männchen.
Künstlerische Aspekte des 3D-Rorschachverfahrens (Rudolf Lukes)
Das Foto als Gemälde:
Rorschach oder Tintenklecks bedeutet, im Bild etwas zu erkennen. Auch der Ausschnitt bestimmt die Bedeutung.
Licht und Schatten mit 3D verstärken:
Der „Mund“ ist ein „3D Kunstwerk“ (Spiegel verwenden!). Wo das Licht herkommt und wo der Schattenwurf liegt, lässt uns die dreidimensionale Struktur auf einem 2D-Bild konstruieren. Das wurde hier verstärkt, indem die Tiefenkarte an diesen Eindruck angepasst wurde. Die Lippen liegen höher, der Mundraum tiefer.

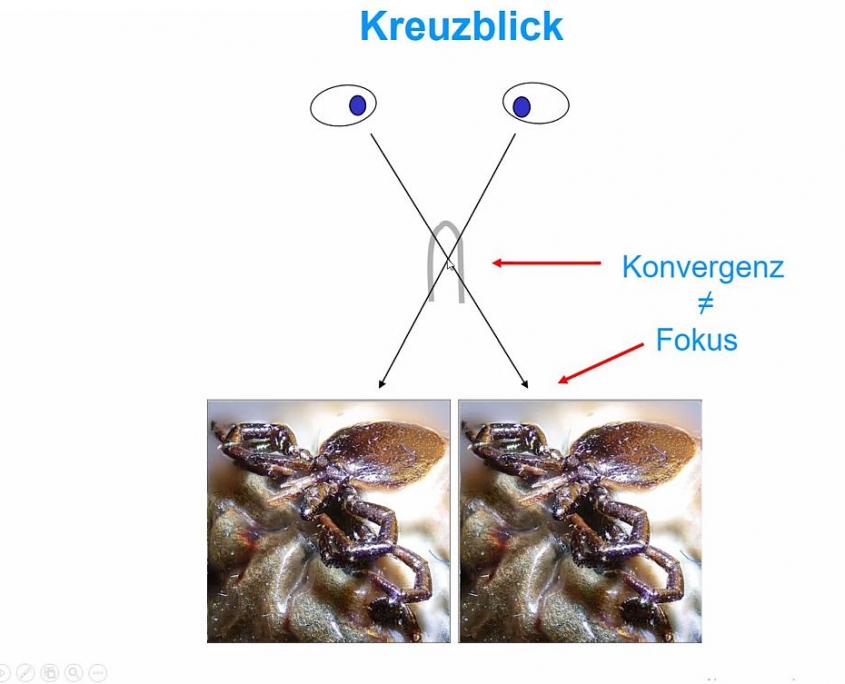

2. Mai 2021 – Tricks beim Erlernen des Kreuzblicks zum stereoskopischen Sehen (Heribert Cypionka)
Bilder für den Kreuzblick auf der Homepage von PICOLAY → http://picolay.de/galleries.htm
30. Mai 2021 – Stacking per Video – einfach, schnell und mit neuen Möglichkeiten
Für das Stacking brauchen wir mehrere – möglichst viele – Einzelbilder, die nacheinander auf verschiedene Tiefe fokussiert sind.
Das geht mit einem Video besonders schnell, bei dem der gewünschte Tiefenbereich gleichmäßig durchfokussiert wird.
Anschließend werden vom Video Einzelbilder abgenommen, mit denen wir das Stacking durchführen können. Das geht z. B. mit der kostenlosen Software KMPlayer oder, Tipp von H. Cypionka und T. Harbich, sogar noch geschickter mit VirtualDub, ebenfalls kostenlos.
Videos sind besonders geeignet für lebendige Objekte, die nicht lange stillhalten.
Eine weitere Anwendungsmöglichkeit ist, Bewegungen mittels Stacking aufzuzeichnen.
